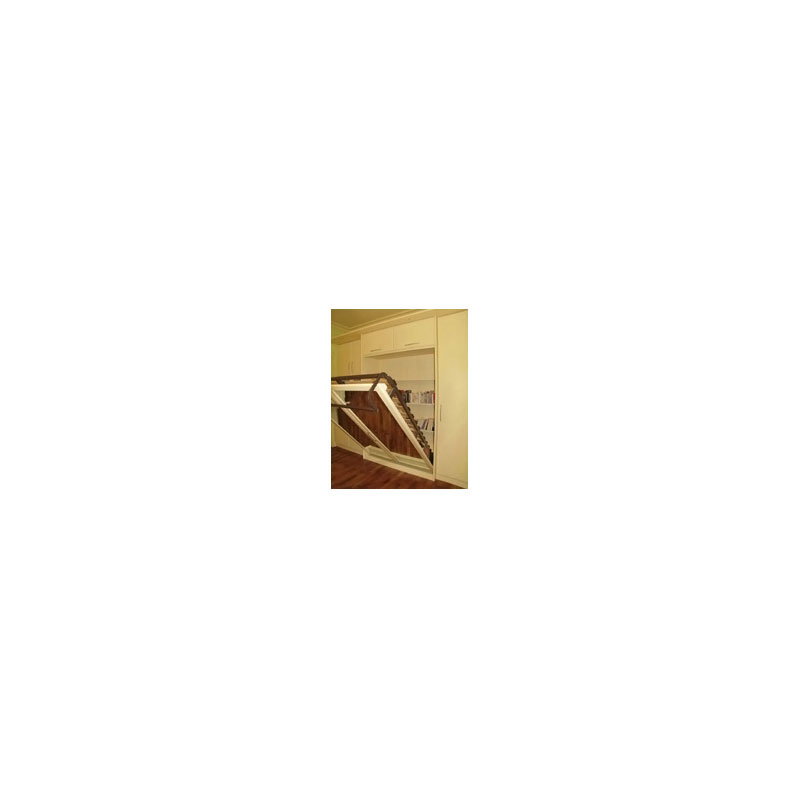

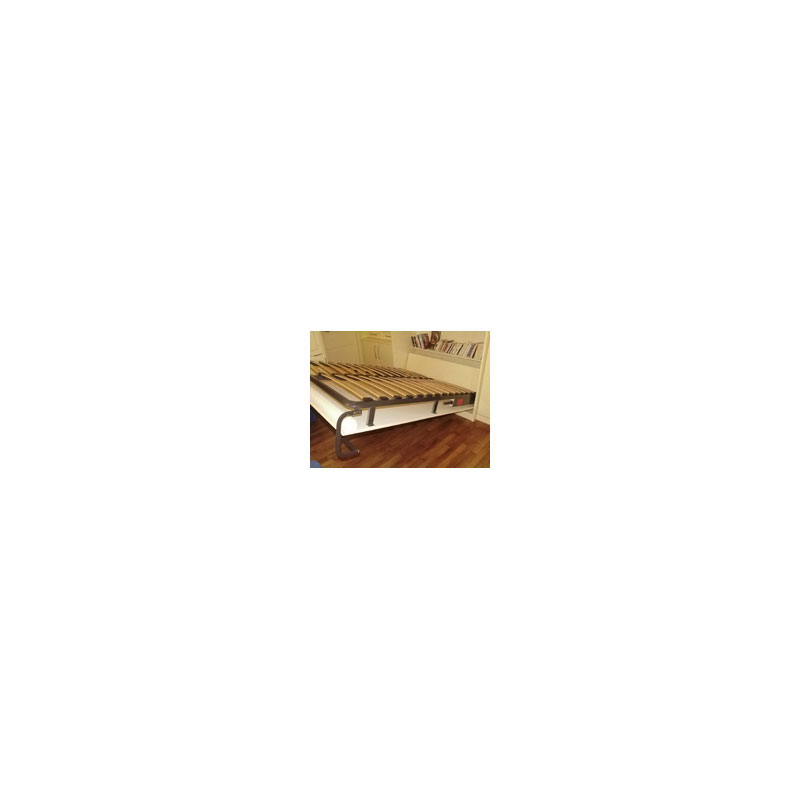

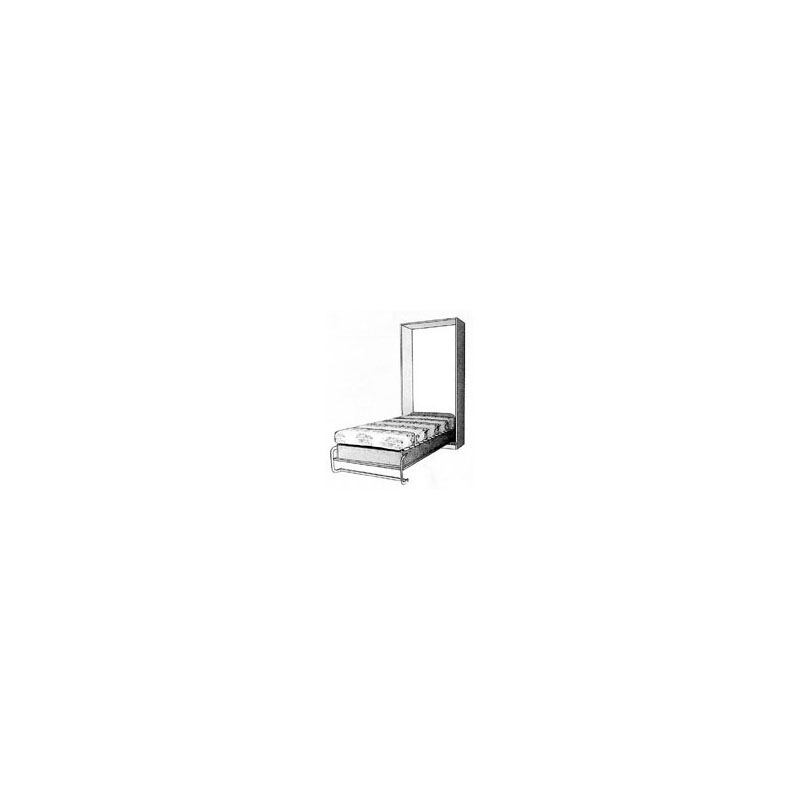

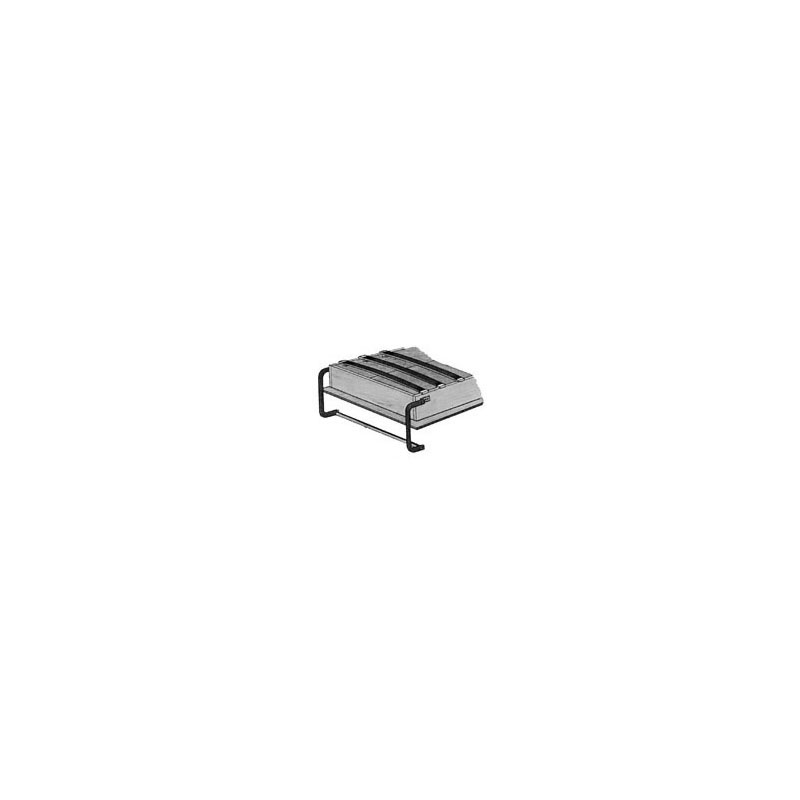

Avec ce pied manuel de lit, la porte est d'une seule pièce et simplement vissée au sommier. Le pied se manoeuvre d'un seul mouvement et vient devant la porte.


Le kit comprend :

• 1 jeu de vérins avec plaques de fixation
• 1 pied manuel escamotable
• Charge maxi = Porte + matelas

Infos pratiques :

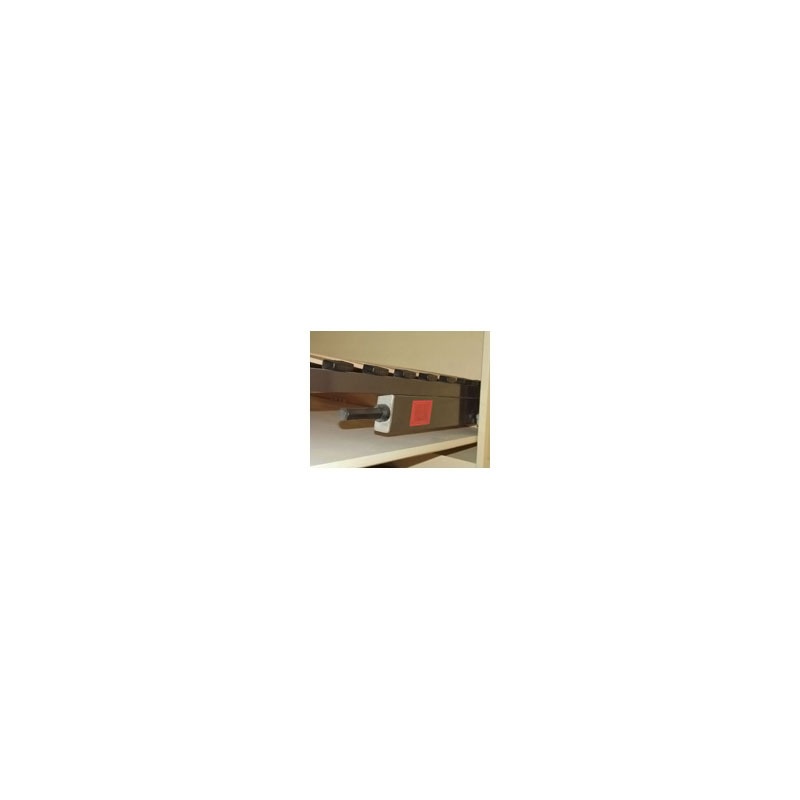

Tourner les tendeurs dans le sens des aiguilles d'une montre ou inversement, pour ralentir ou accélérer la vitesse de descente.

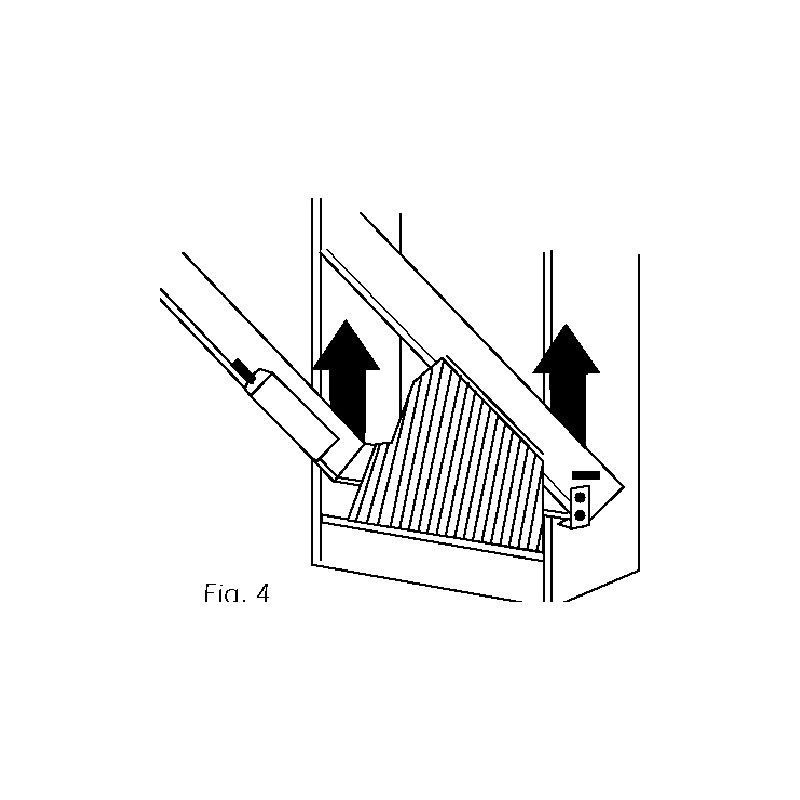

Détendre complètement les équilibreurs et retirer ensuite l'ensemble en le maintenant dans une inclinaison de 30° par rapport au meuble, pour démonter l'ensemble porte sommier.

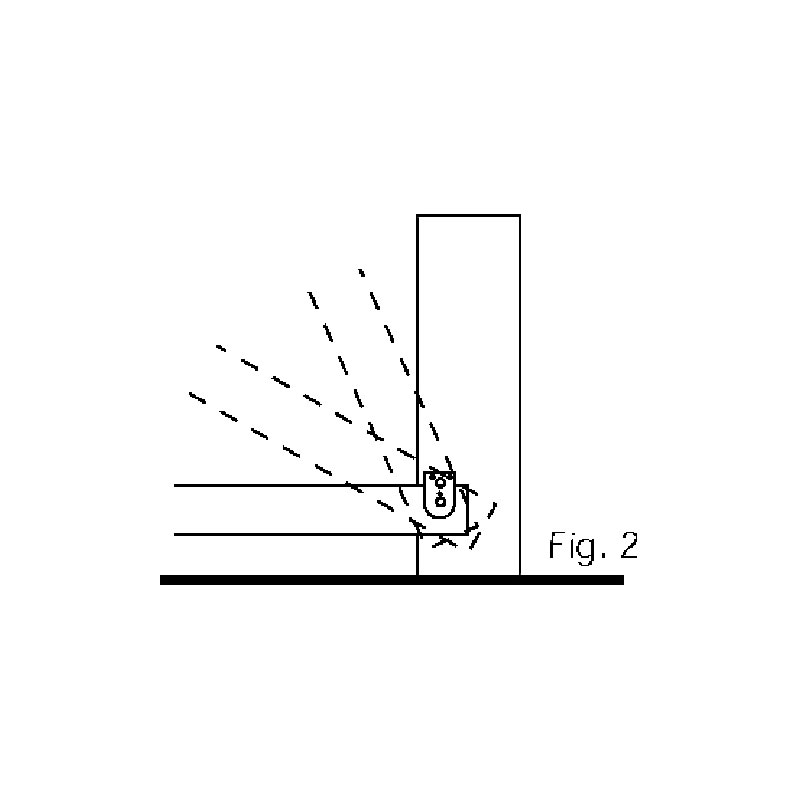

L'épaisseur du matelas utilisable dépend de la côte B.
Ex: Pour 350, prévoir matelas épaisseur 100

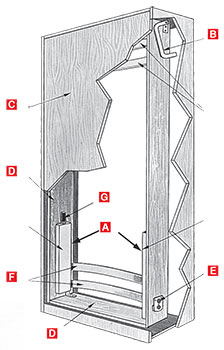

Infos montage :

    A - Équilibreurs
    B - Pied manuel
    C - Porte
    D - Cadre bois
    E - Plaques de fixation du sommier
    F - Lattes bois élastiques
    G - Tendeur

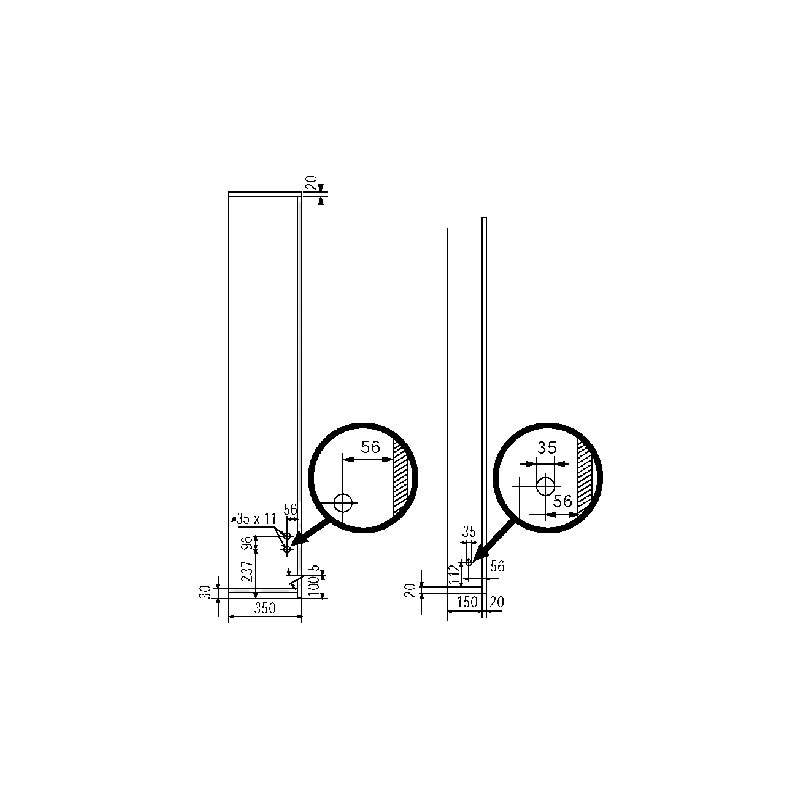

1-En respectant les côtes indiquées, effectuer les perçages qui permettront de positionner les plaques recevant le sommier
2-Fixer les plaques selon les perçages effectués

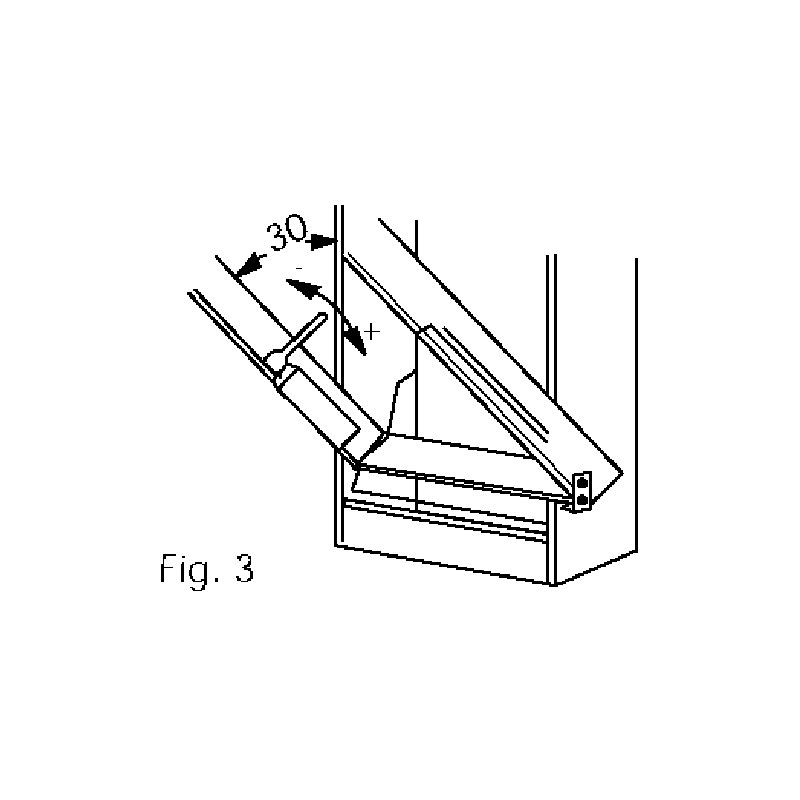

3-Tout en maintenant le sommier dans une inclinaison de 30° par rapport au meuble, introduire les prismes des équilibreurs dans les logements prévus sur les plaques et de manière à ce que les pointes des vis de cadrage s'appuient sur la partie inférieure de ces logements.

4-Le sommier étant en position verticale, cadrer la porte dans le meuble en laissant 5 mn de jeu entre le socle et la porte afin qu'il n'y ait pas de frottement pendant la descente.

5-Fixer la porte avec deux serre-joints et visser le sommier à la porte en vous plaçant à l'intérieur du meuble.

6-Agir s'il y a lieu sur les vis de cadrage pour régler le jeu entre la porte et le cadre du meuble

7-Serrer les tendeurs des équilibreurs afin d'obtenir la vitesse de descente souhaitée.
