Charnière intermat 9935 HETTICH
Charnière intermat 9935 HETTICH
Dès
6,52 € TTC l'unité
Voir les références
(photo non contractuelle )
Imprimer
Sélectionnez vos critères :
| Référence | Base | Montage | Dispo. | Prix TTC | UV | Unité de Vente | Qté | |
|---|---|---|---|---|---|---|---|---|
|
|
8 mm
|

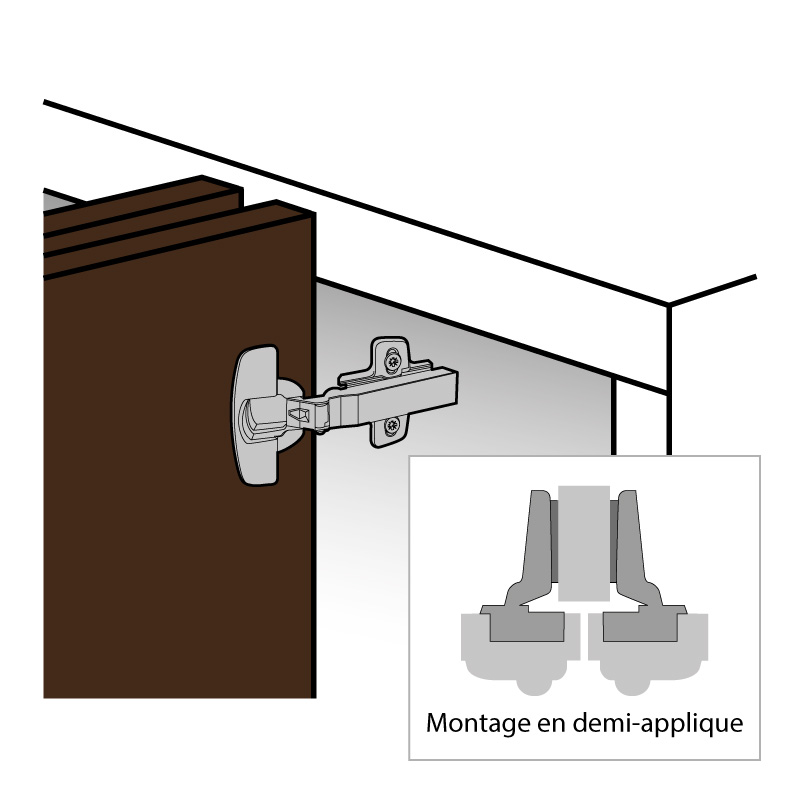

En demi-applique
| En stock | 6,52 € | l'unité | |||
|
|
18 mm
|

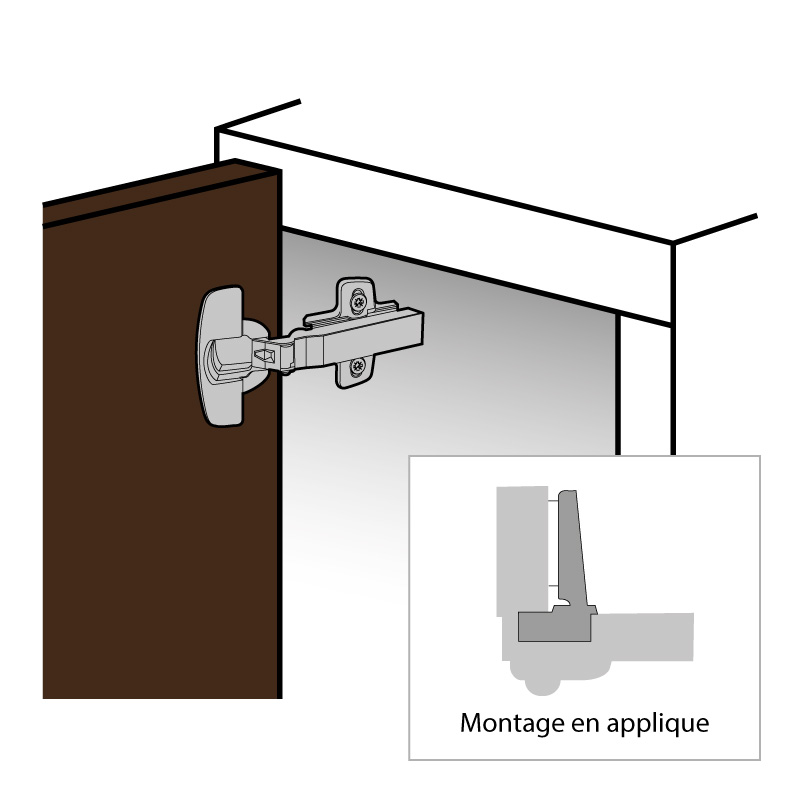

En applique
| En stock | 7,64 € | l'unité | |||
|
|
- 3 mm
|

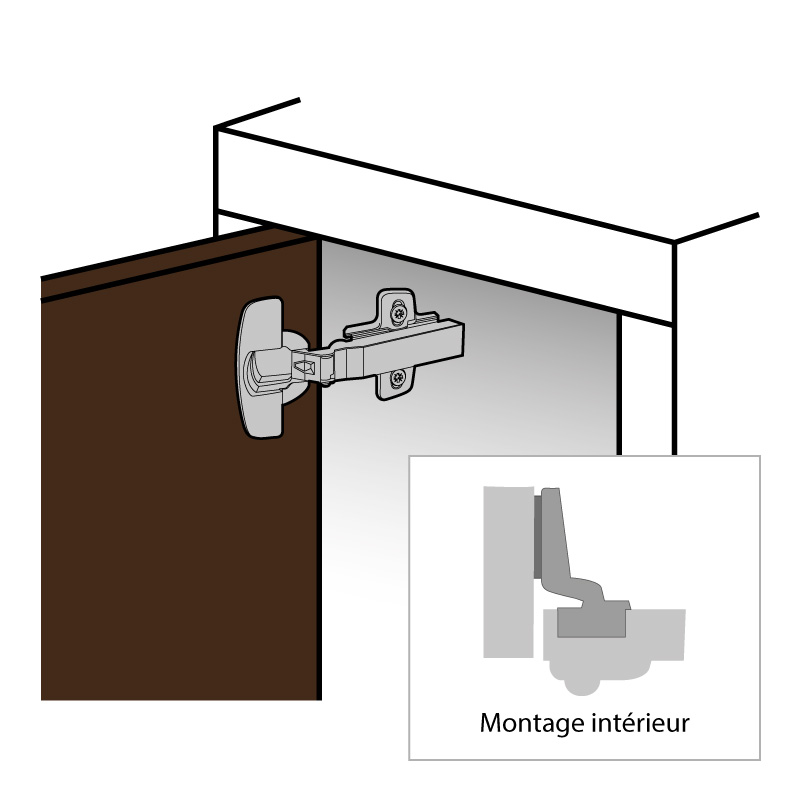

Intérieur
| En stock | 7,93 € | l'unité |
Dès
6,52 € TTC
Ref : Renseignez vos critères

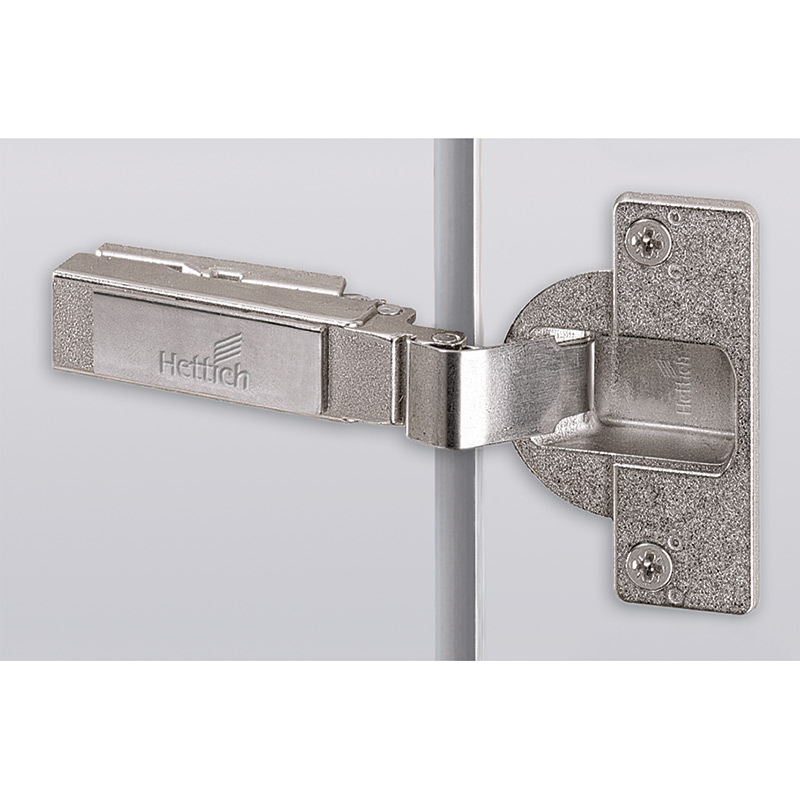

Charnière intermat 9935 de marque HETTICH
Charnière automatique à clipser avec dispositif automatique de fermeture
Description :
- Version : TH22 / L
- Ouverture : 95°
- Décor : Nickelé
- Matériau : Acier
- Fixation : A visser
- Ressort : Avec
- Amortisseur : Sans
- Entraxe : 52 mm
- Diamètre boîtier : 40 mm
- Épaisseur porte maxi : 43 mm
- Épaisseur porte mini : 16 mm
- Profondeur boîtier : 13,9 mm
- Vendu à l'unité
- Vendu sans embase
- Vendu sans accessoires
Informations techniques :
- Réglage latéral : ± 2 mm
- Réglage vertical suivant embase : ± 2 mm
- Réglage frontal : + 2,5 mm / - 1,5 mm
Documents à télécharger
Caractéristiques articles 2D/3D (DWG/DXF)
Pour la référence 0 073 925 :
Caractéristiques articles 2D/3D (DWG/DXF)Pour la référence 0 073 927 :
Pour la référence 0 073 926 :

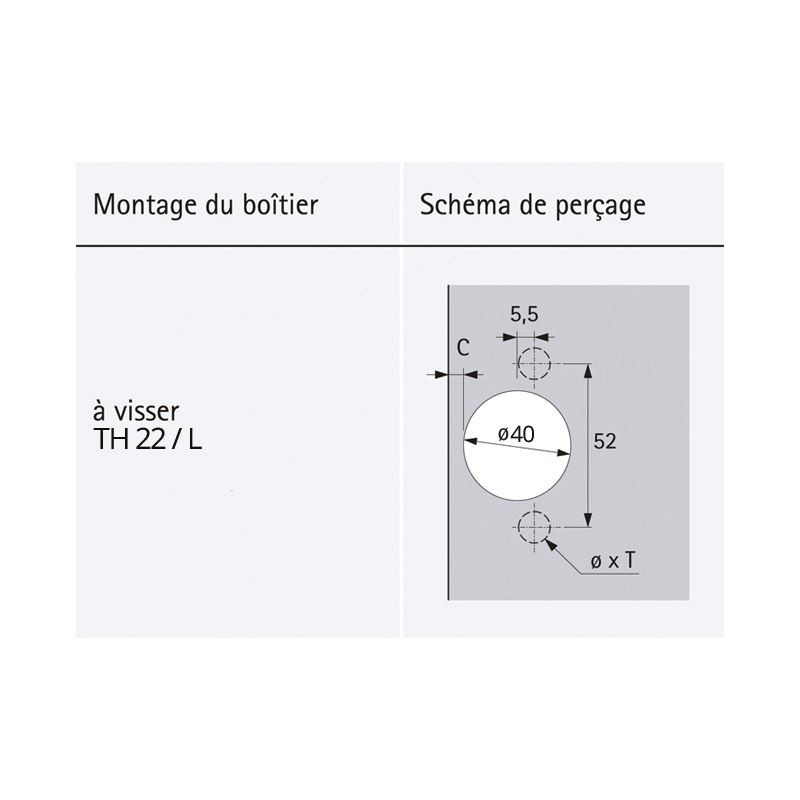

Schéma de perçage 2D (DXF)
Pour la référence 0 073 925 :
Pour la référence 0 073 927 :
Pour la référence 0 073 926 :
Caractéristiques :
| Amortisseur | Sans |
| Décor | Nickelé |
| Diametre boîtier | 40 mm |
| Entraxe | 52 mm |
| Epaisseur porte maxi | 43 mm |
| Epaisseur porte mini | 16 mm |
| Fixation | A visser |
| Matériau | Acier |
| Ouverture | 95° |
| Profondeur boîtier | 13,7 mm |
| Ressort | Avec |
| Version | TH22 / L |
| Unité de vente | l'unité |
