Charnière intermat automatique à clipser 95° 9936 W20 HETTICH
Charnière intermat automatique à clipser 95° 9936 W20 HETTICH
7,69 € TTC l'unité
Quantité
Réf : 0 077 644
Ajouter au panier
(photo non contractuelle )
Imprimer
| Référence | Dispo. | Prix TTC | UV | Unité de Vente | Qté | |
|---|---|---|---|---|---|---|
|
| En stock | 7,69 € | l'unité |
Ref. 0 077 644
En stock
7,69 €
l'unité

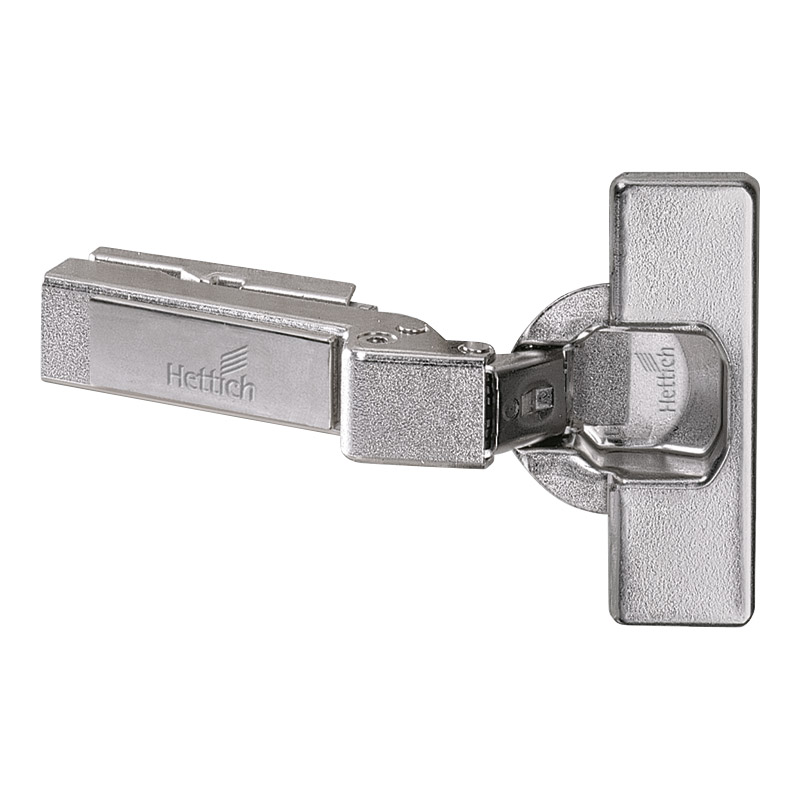

Charnière intermat automatique à clipser 95° 9936 W20 de marque HETTICH
Charnière automatique à clipser.
Pour meubles d'angles et à pans coupés avec angle de caisson de 20°.
Avec dispositif automatique de fermeture.
Push possible.
Documents à télécharger
Caractéristiques articles 2D/3D (DWG/DXF)
Pour la référence 0 077 680 :
Caractéristiques articles 2D/3D (DWG/DXF)Pour la référence 0 077 681 :

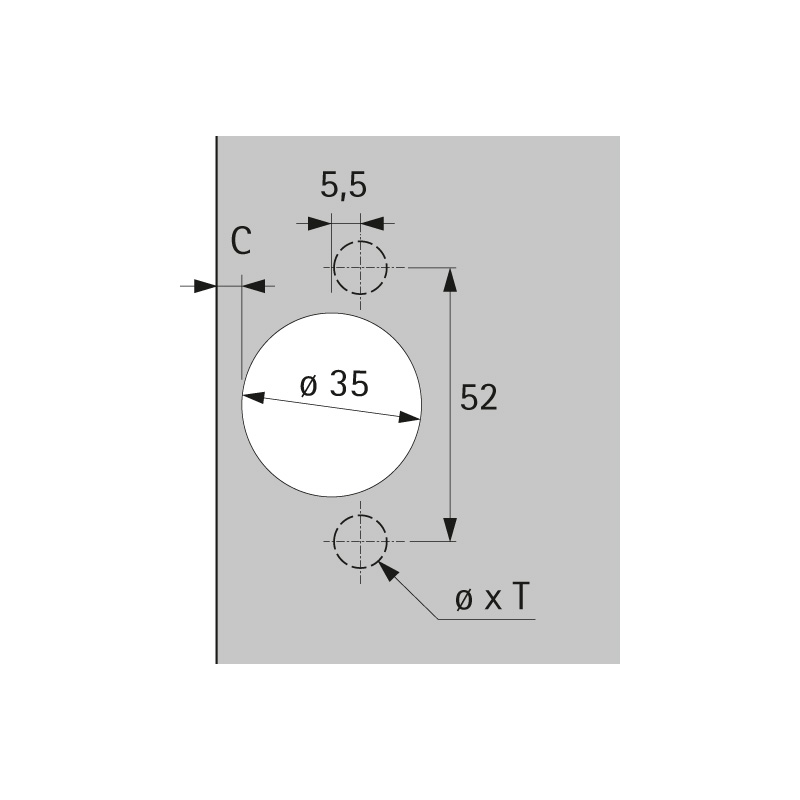

Schéma de perçage 2D (DXF)
Pour la référence 0 077 680 :
Pour la référence 0 077 681 :
Schéma en coupe (DXF)
Pour la référence 0 077 680 :
Pour la référence 0 077 681 :
Caractéristiques :
| Amortisseur | Sans |
| Base | 7 mm |
| Décor | Nickelé |
| Diametre boîtier | 35 mm |
| Entraxe | 52 mm |
| Epaisseur porte maxi | 32 mm |
| Epaisseur porte mini | 14 mm |
| Fermeture | 20° |
| Fixation | A visser |
| Matériau | Acier |

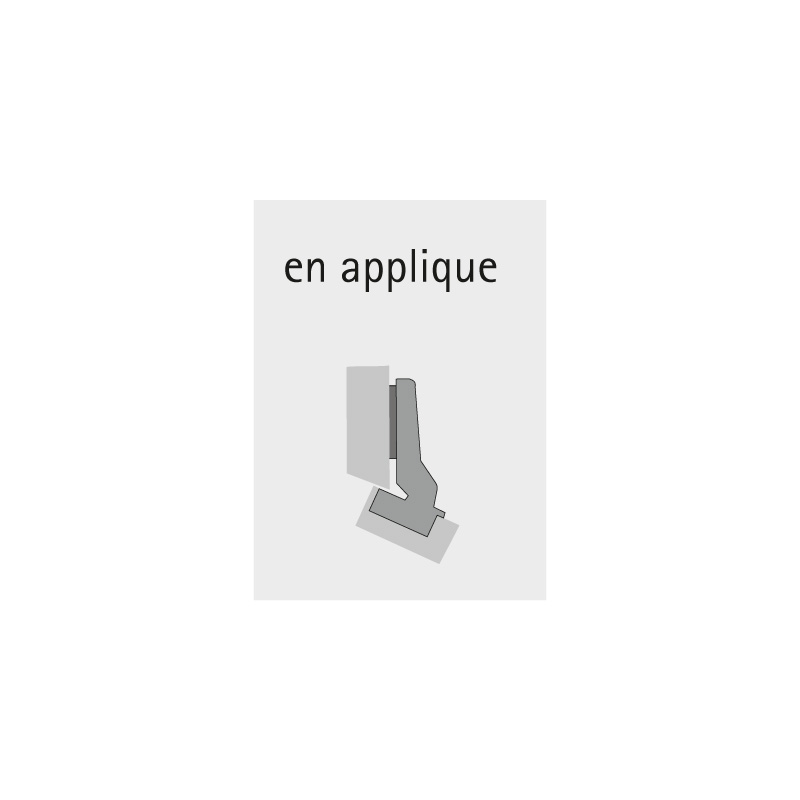

| Montage | En applique |
| Ouverture | 95° |
| Profondeur boîtier | 11,1 mm |
| Ressort | Avec |
| Version | TH42 |
| Unité de vente | l'unité |
