Boitier excentrique VB 36M HETTICH
Boitier excentrique VB 36M HETTICH
Dès
1,45 € TTC l'unité
Voir les références
(photo non contractuelle )
Imprimer
Sélectionnez vos critères :
| Référence | Epaisseur panneau | Dispo. | Prix TTC | UV | Unité de Vente | Qté | |
|---|---|---|---|---|---|---|---|
|
Accessoires |
16 mm
| En stock | 1,45 € | l'unité | |||
|
Accessoires |
19 mm
| En stock | 1,62 € | l'unité |
Dès
1,45 € TTC
Ref : Renseignez vos critères
Boitier excentrique VB 36M de marque HETTICH
Boitier rasant Ø20 à tourillon Ø10.
Avec excentrique.

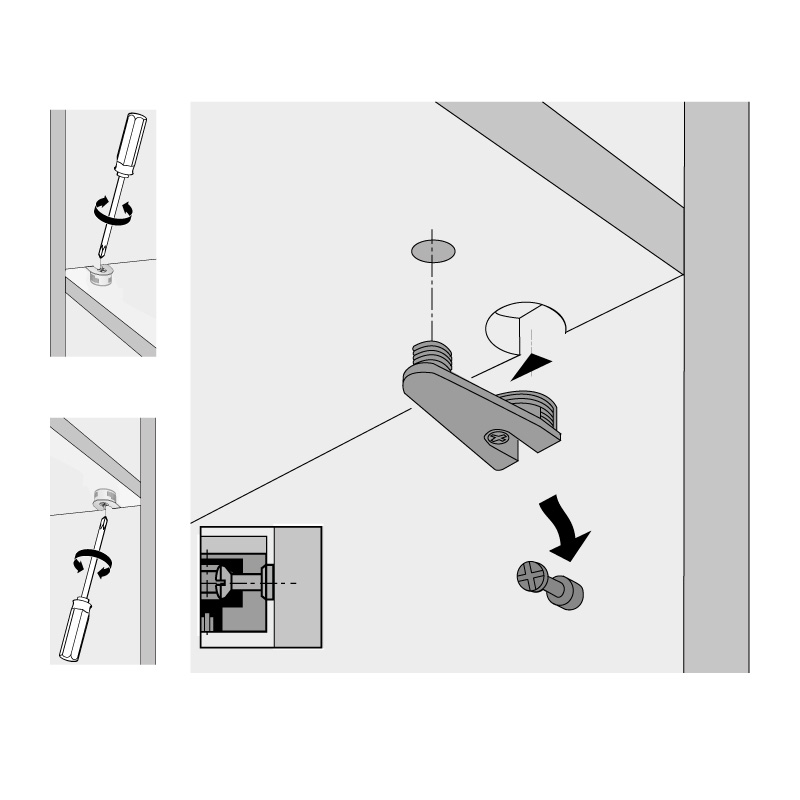

Réglage de l’excentrique par le dessous ou par le dessus.
Pose vericale avec dispositif d'aide au serrage.
Documents à télécharger
Caractéristiques articles 2D/3D (DWG/DXF)
Pour la référence 0 065 517 :
Caractéristiques articles 2D/3D (DWG/DXF)Pour la référence 0 065 521 :
Pour la référence 0 065 519 :
Pour la référence 0 065 523 :

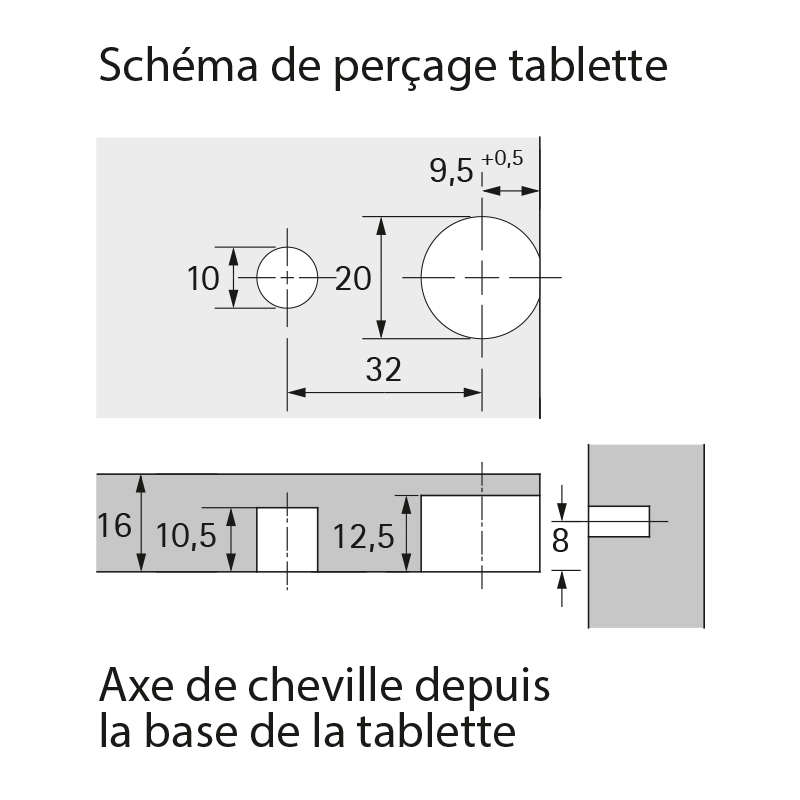

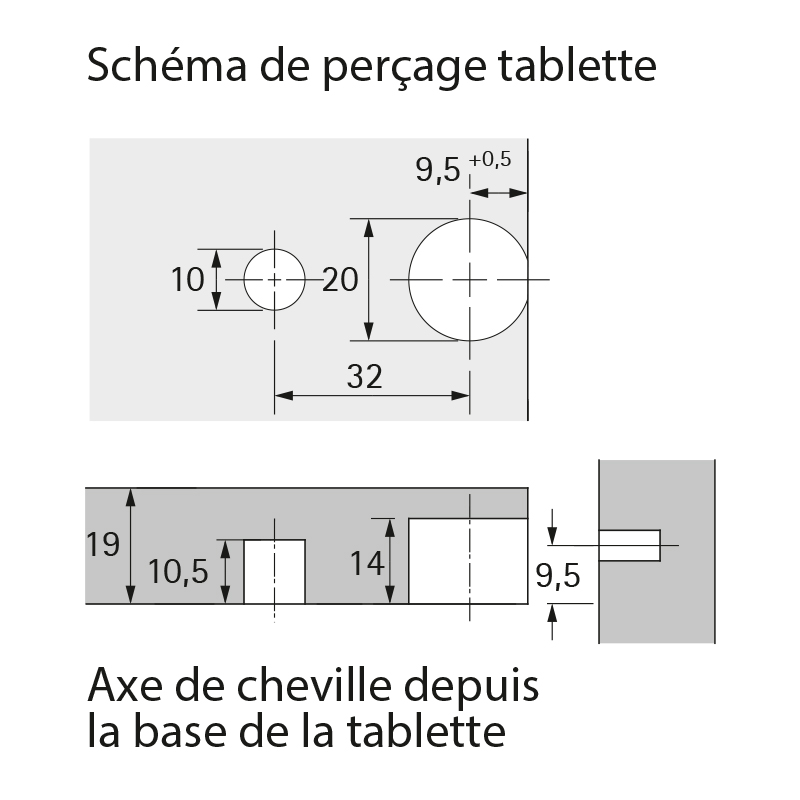

Schéma de perçage 2D (DXF)
Pour la référence 0 065 517 :
Pour la référence 0 065 521 :
Pour la référence 0 065 519 :
Pour la référence 0 065 523 :
Caractéristiques :
| Décor | Nickelé |
| Diamètre perçage 01 | 20 mm |
| Diamètre perçage 02 | 10 mm |
| Matériau | Zamac |
| Unité de vente | l'unité |
