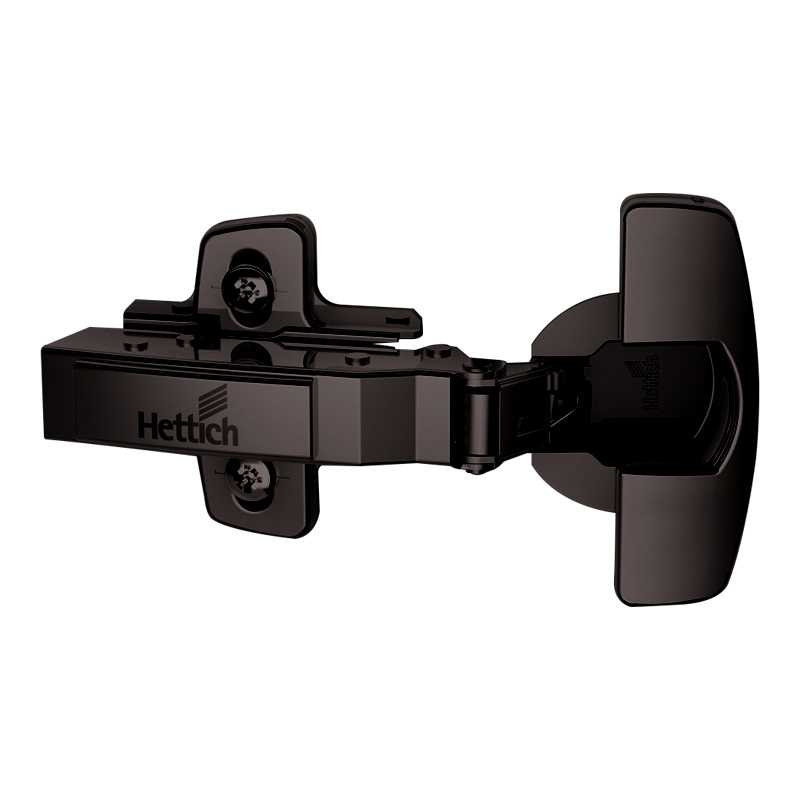

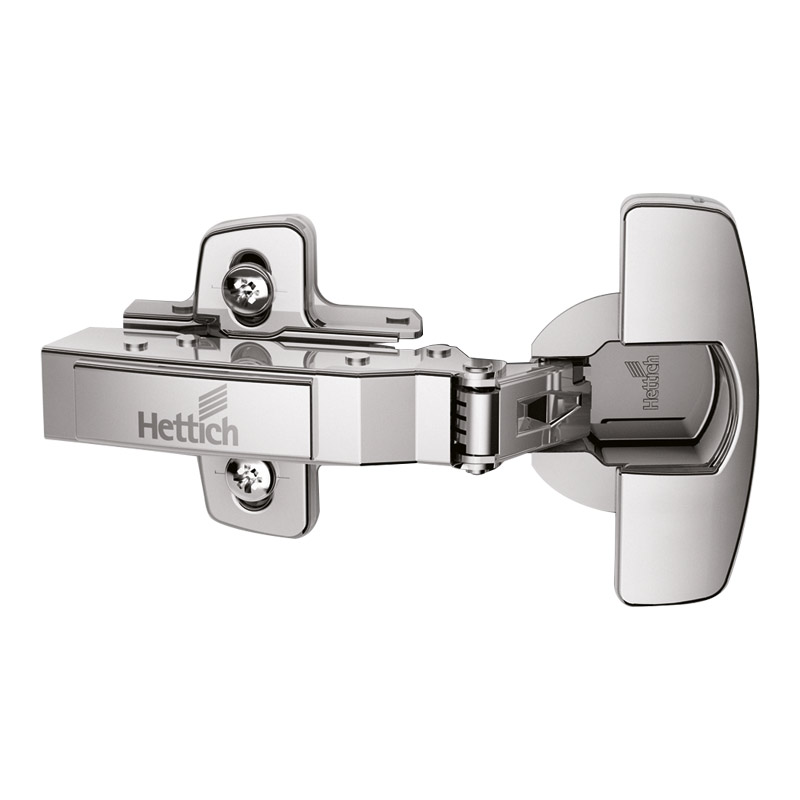

Charnière invisible sensys clipsable avec amortisseur intégré dans le bras :

•     Matériau : Acier
•     Ouverture : 110°
•     Fixation : à visser
•     Sans push
•     Avec Amortisseur
•     Entraxe : 52 mm
•     Profondeur boîtier : 12.8 mm
•     Diamètre boîtier : 35 mm
•     Épaisseur de porte mini : 15 mm
•     Épaisseur de porte maxi : 24 mm
•     Réglage de recouvrement intégré ± 2
•     Réglage en profondeur intégré + 3 mm/ -2 mm
•     Réglage en hauteur par embase ± 2 mm
•     Type de porte : Porte standard / porte en bois, Porte à cadre en bois (largeur du profilé à partir de 50 mm), Porte à cadre en alu (largeur du profilé à partir de 50 mm)
•     Schéma de perçage : TH 52 x 5,5 mm
•     Diamètre du perçage de fixation : Amorçage au pointeau, Pré-perçage maxi Ø 2,5 mm

Embase cruciforme à visser :

•     Matériau : Acier
•     Fixation : A visser
•     Distance : 0 mm
•     Entraxe : 32 mm
•     Distance de rangée de perçages : 37 mm
•     Embases à visser pour ferrures de montant central
•     Montant de 15mm mini
•     Avec vis de fixations directes Ø 5 x 12 mm
•     Réglage vertical par excentrique ± 2 mm

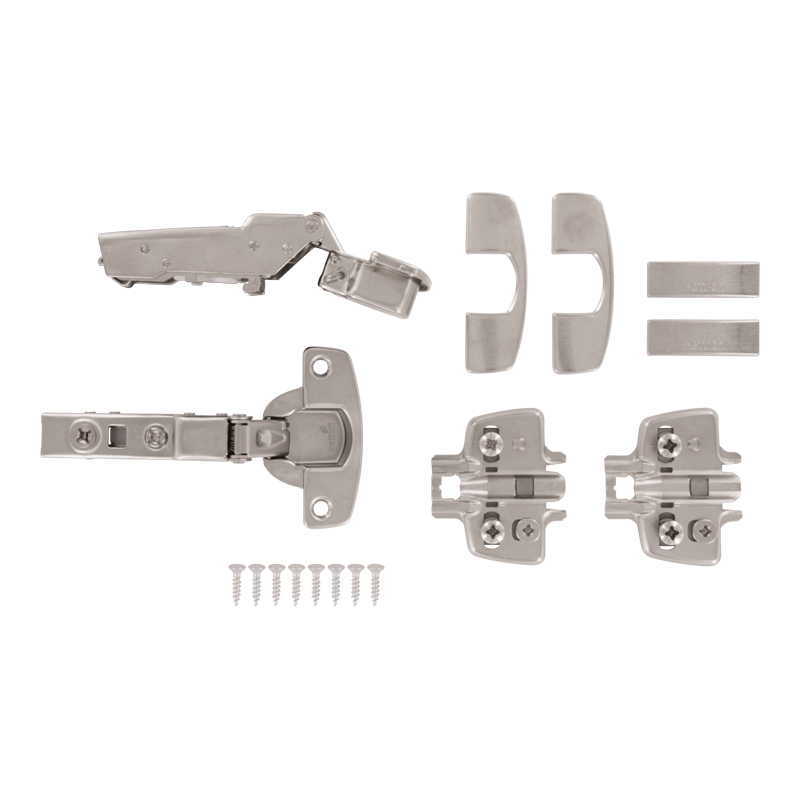

Le kit comprend :

•     2 charnières invisibles clipsable avec amortisseur intégré 9 071 205
•     2 embases cruciforme à visser 9 071 665
•     2 caches bras en acier nickelé 9 082 774
•     2 caches boîtier en acier nickelé 9 088 251
•     8 vis standard
