Kit complet Wing 77, 20 kg HETTICH

Kit complet Wing 77, 20 kg HETTICH

Description détaillée | Schémas PDF
  • Charge maxi par vantail : 20 kg
  • Garniture : Pour 4 vantaux
  • Hauteur de porte maxi : 2400 mm
  • Largeur de porte : 400 mm
HETTICH
Autres produits
HETTICH
380,46 € TTC kit
Quantité
Réf : 0 070 987
Ajouter au panier
Imprimer
Référence Dispo. Prix TTC UV Unité de Vente Qté
Ref. 0 070 987
Accessoires
1 en stock
380,46 €kit
Ref. 0 070 987
Accessoires

1 en stock
380,46 € kit

Kit complet Wing 77, 20 kg de marque HETTICH

Wing 77 pour 1 porte pliante à 4 vantaux

Le kit comprend toutes les pièces nécessaires pour 1 porte coulissante pliante avec 4 vantaux

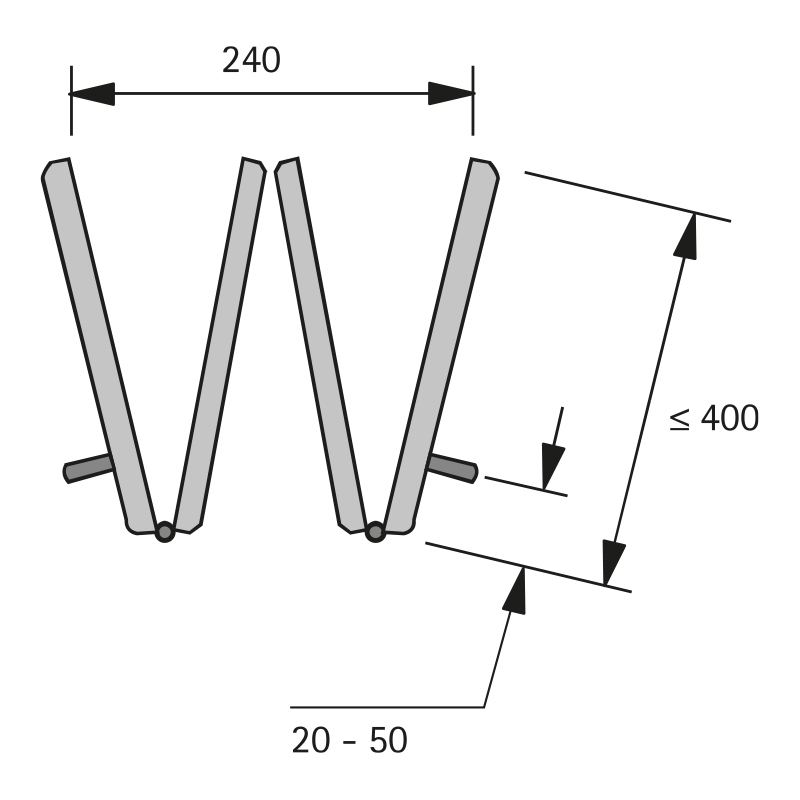

Il est recommandé de ne pas dépasser la largeur intérieure du corps de meuble de 800 mm. La construction du panneau supérieur doit être conçue de manière à ce que le panneau supérieur ne puisse pas plier de plus de 1,5 mm sous la charge des portes pliées.

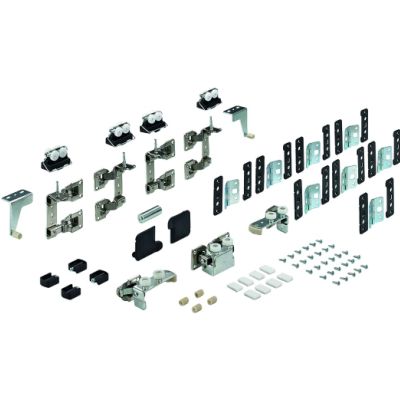

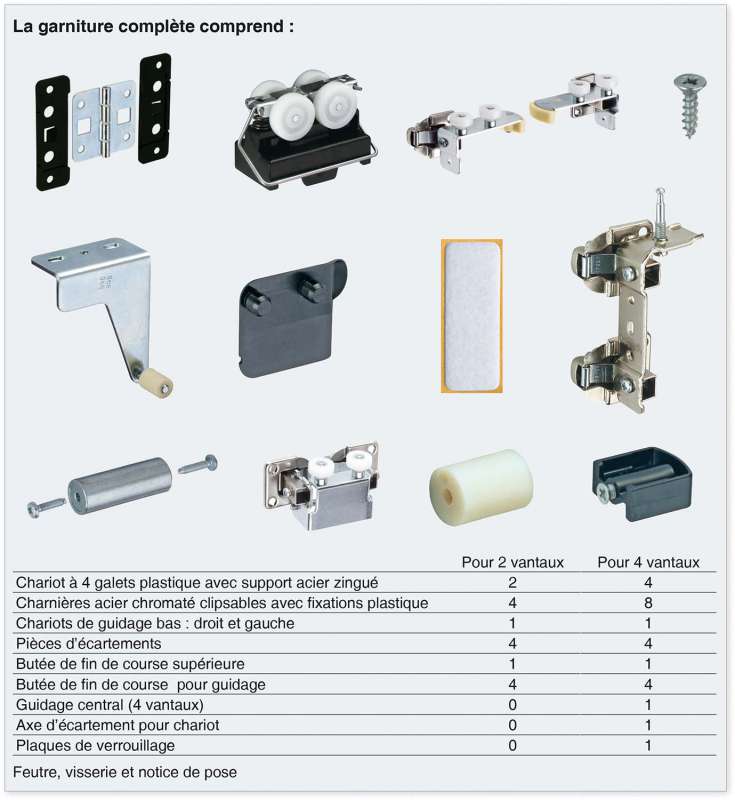

Kit composé de :

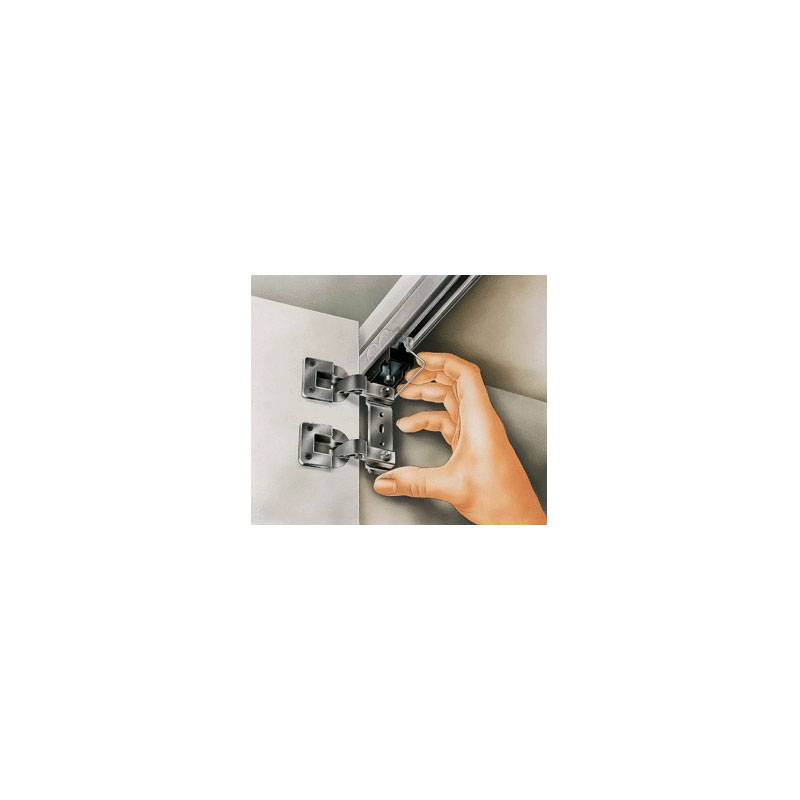

  • 4 pièces de coulissage tandem à montage rapide
  • 4 supports de pièce de coulissage avec réglage en hauteur + / - 5 mm
  • 1 axe d'écartement pour pièce de coulissage
  • 3 pièces de guidage et pièce de guidage centrale
  • 2 plaques de verrouillage
  • 8 charnières centrales à clipser
  • 4 dispositifs d'écartement
  • 4 butées de fin de course
  • 8 feutres d'amortissement (pour obtenir un retour sans bruit des portes sur le corps de meuble). Pour un positionnement en haut et en bas sur chaque vantail
  • Accessoires de fixation

Les profilés sont à commander séparément.

Documents à télécharger

Caractéristiques :

Charge maxi par vantail20 kg
GarniturePour 4 vantaux
Hauteur de porte maxi2400 mm
Largeur de porte400 mm
Unité de ventekit
