Charnière intermat 9904 95° porte verre HETTICH
Charnière intermat 9904 95° porte verre HETTICH
Dès
3,95 € TTC l'unité
Voir les références
(photo non contractuelle )
Imprimer
Sélectionnez vos critères :
| Référence | Base | Coudure | Montage | Dispo. | Prix TTC | UV | Unité de Vente | Qté | |
|---|---|---|---|---|---|---|---|---|---|
|
Accessoires |
11 mm
|
0 mm
|

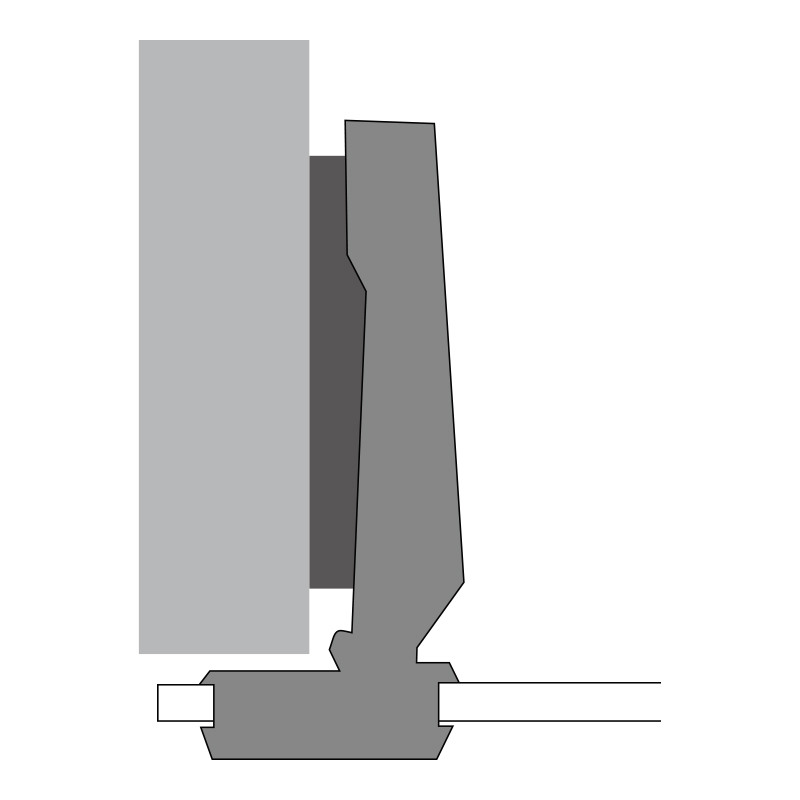

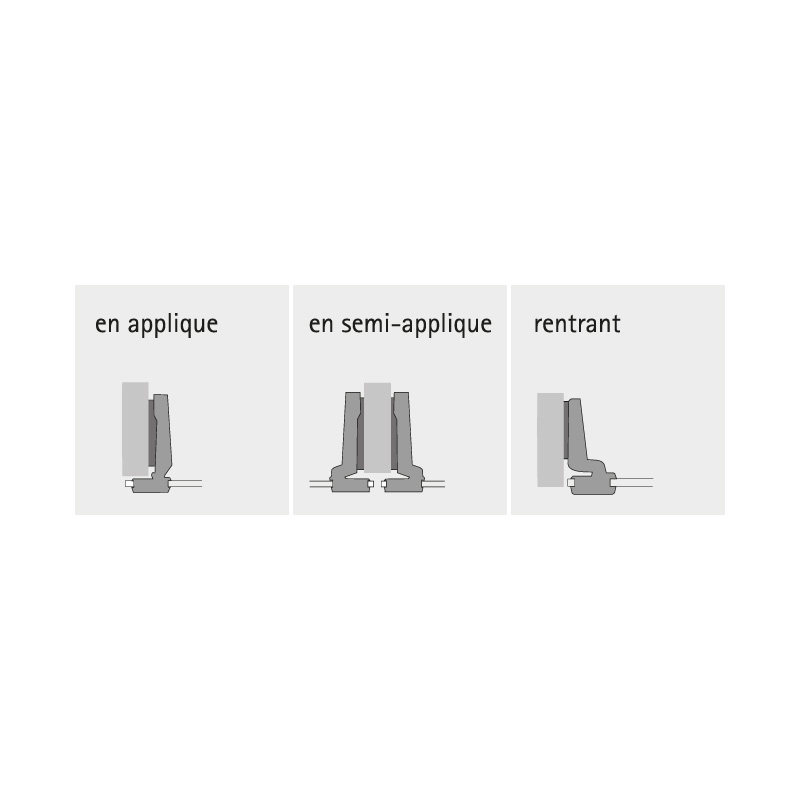

En applique
| En stock | 3,95 € | l'unité | |||
|
Accessoires |
- 4 mm
|
16 mm
|

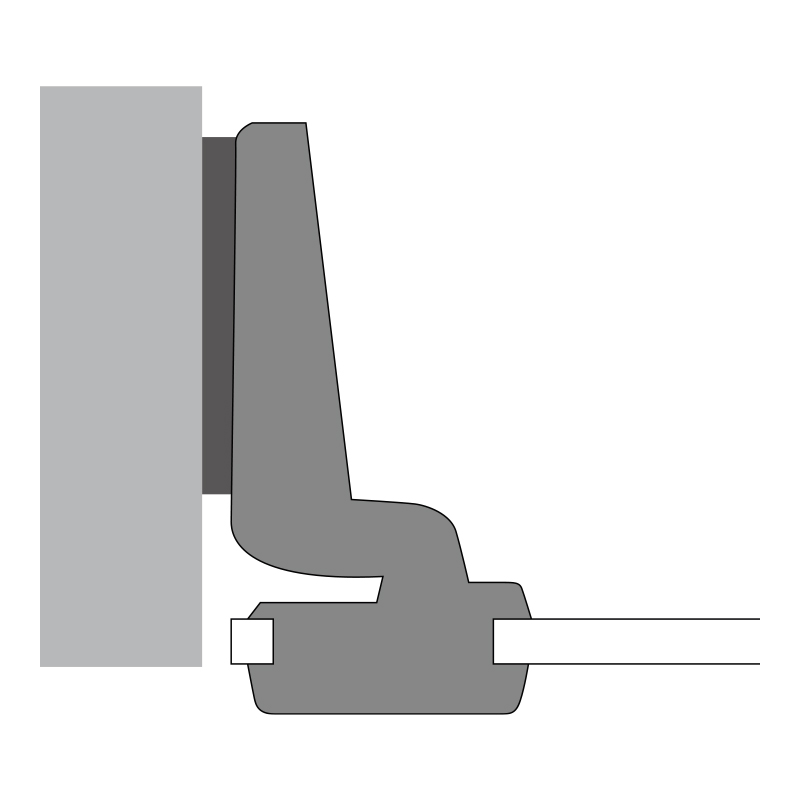

Intérieur
| En stock | 4,61 € | l'unité |
Dès
3,95 € TTC
Ref : Renseignez vos critères

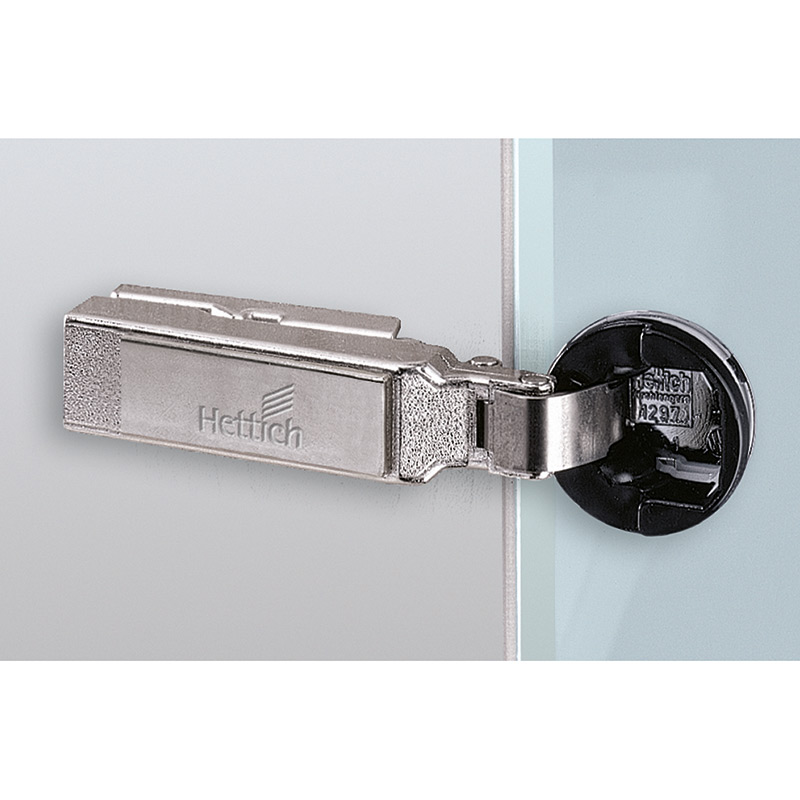

Charnière intermat 9904 95° porte verre de marque HETTICH
Charnière pour porte en verre.
Description :
- Décor : Noir
- Version : TU12 / S
- Matériau : Zamac / Plastique noir
- Fixation : A visser
- Pour porte en verre
- Ouverture : 95°
- Ressort : Avec
- Push possible
- Amortisseur : Sans

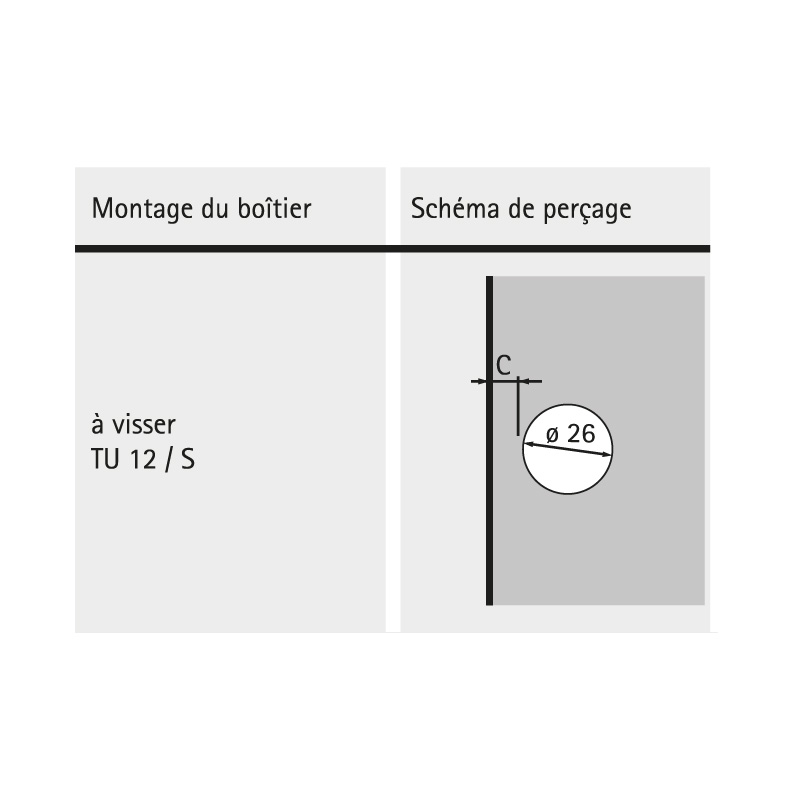

- Perçage : Ø26
- Profondeur boîtier : 4 mm
- Diamètre boîtier : 26 mm
- Épaisseur porte maxi : 6,5 mm
- Épaisseur porte mini : 4 mm
- Vendu sans accessoires (embase, cache)
- Vendu à l'unité
Informations techniques :
- Réglage latéral : ±2 mm
- Réglage vertical suivant embase : ±2 mm
- Réglage frontal : +2,5 mm / -1,5 mm
- Réglage en profondeur à excentrique intégré
Documents à télécharger
Caractéristiques articles 2D/3D (DWG/DXF)
Pour la référence 0 072 960 :
Caractéristiques articles 2D/3D (DWG/DXF)Schéma de perçage 2D (DXF)
Pour la référence 0 072 960 :
Caractéristiques :
| Amortisseur | Sans |
| Décor | Noir |
| Diametre boîtier | 26 mm |
| Epaisseur porte maxi | 6,5 mm |
| Epaisseur porte mini | 4 mm |
| Fixation | A visser |
| Matériau | Zamac / Plastique noir |
| Ouverture | 95° |
| Profondeur boîtier | 4 mm |
| Ressort | Avec |
| Version | TU12 / S |
| Unité de vente | l'unité |
