Charnière Sensys 8639i W90 HETTICH

Charnière Sensys 8639i W90 HETTICH

Description détaillée | Schémas PDF
  • Base : 4 mm
  • Diametre boîtier : 35 mm
  • Epaisseur porte maxi : 28 mm
  • Epaisseur porte mini : 15 mm
  • Matériau : Acier / Zamac
  • Montage : Intérieur
HETTICH
Autres produits
HETTICH
Dès 10,21 € TTC l'unité
Voir les références
Imprimer
Sélectionnez vos critères :
Référence AmortisseurDécorEntraxeFixationVersion Dispo. Prix TTC UV Unité de Vente Qté

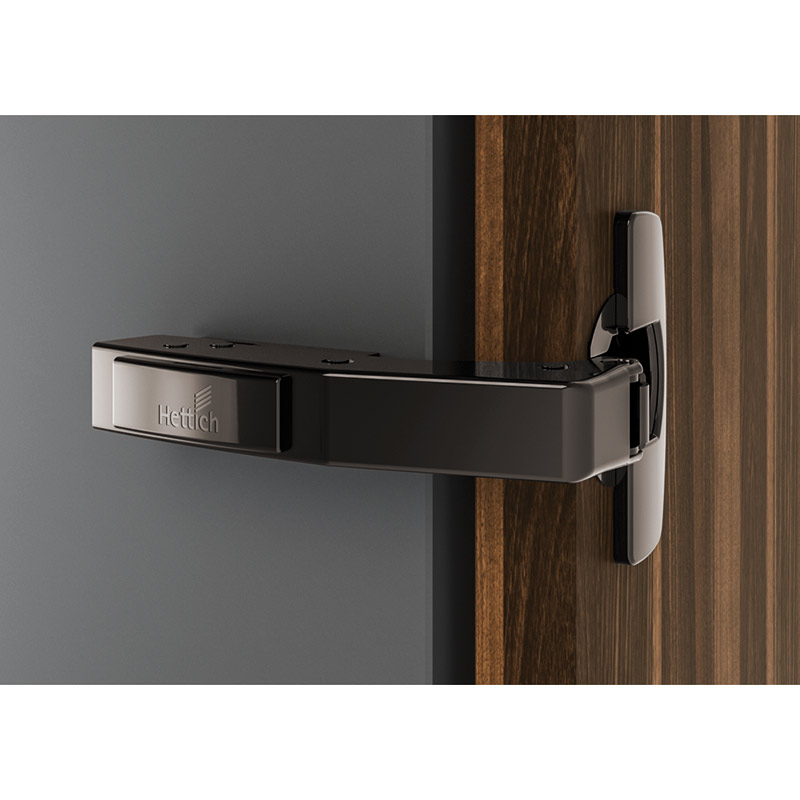

Ref. 9 091 780
Avec
Noir Obsidien
52 mm
Manchon à expansion
TH58
En stock
10,21 €l'unité

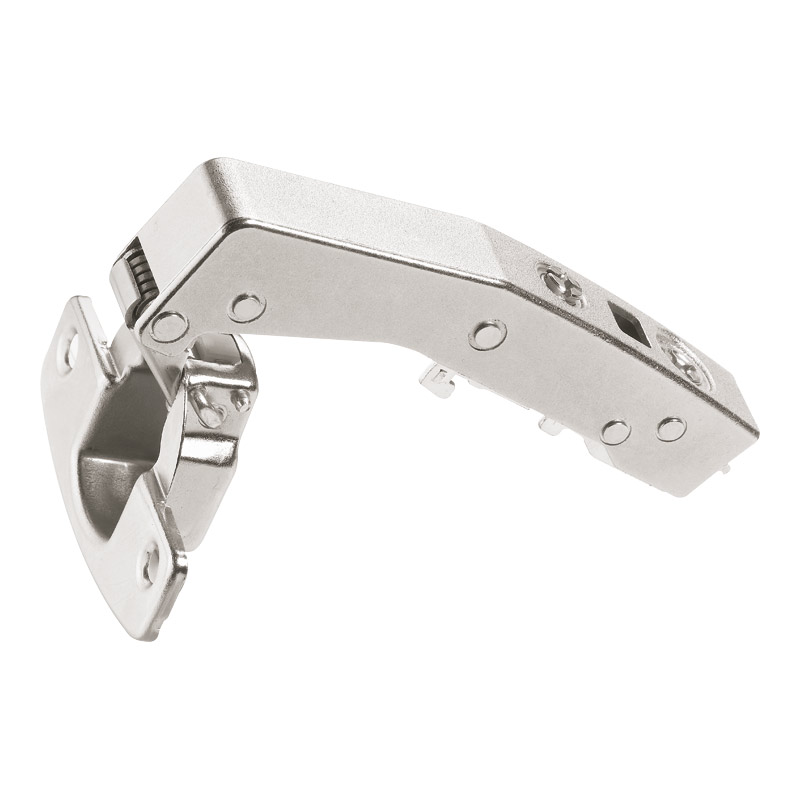

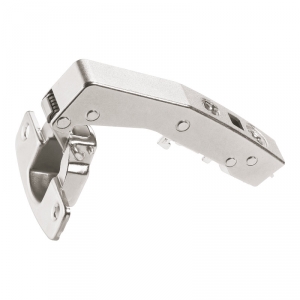

Ref. 9 088 105
Sans
Nickelé
52 mm
A visser
TH52
En stock
10,81 €l'unité
Ref. 9 088 045
Avec
Nickelé
45 mm
A tourillons
TB53
En stock
11,39 €l'unité
Ref. 9 088 021
Avec
Nickelé
52 mm
A visser
TH52
En stock
11,53 €l'unité
Ref. 9 088 039
Avec
Nickelé
52 mm
A tourillons
TH53
En stock
11,59 €l'unité
Ref. 9 088 075
Avec
Nickelé
52 mm
Sans outils
THS55
En stock
12,56 €l'unité
Ref. 9 088 081
Avec
Nickelé
45 mm
Sans outils
TB55
En stock
12,56 €l'unité
Dès 10,21 € TTC

Ref : Renseignez vos critères

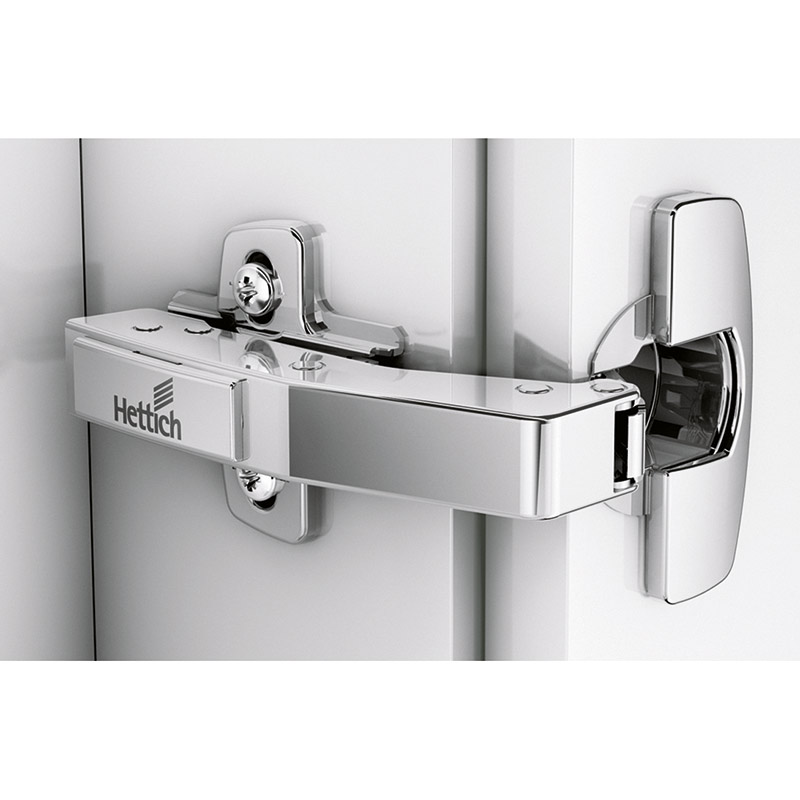

Charnière Sensys 8639i W90 de marque HETTICH

Charnière invisible clipsable avec amortisseur intégré dans le bras.

 Description :

  • Matériau : Acier / Zamac
  • Ouverture : 95°
  • Pour meuble d'angle
  • Push possible

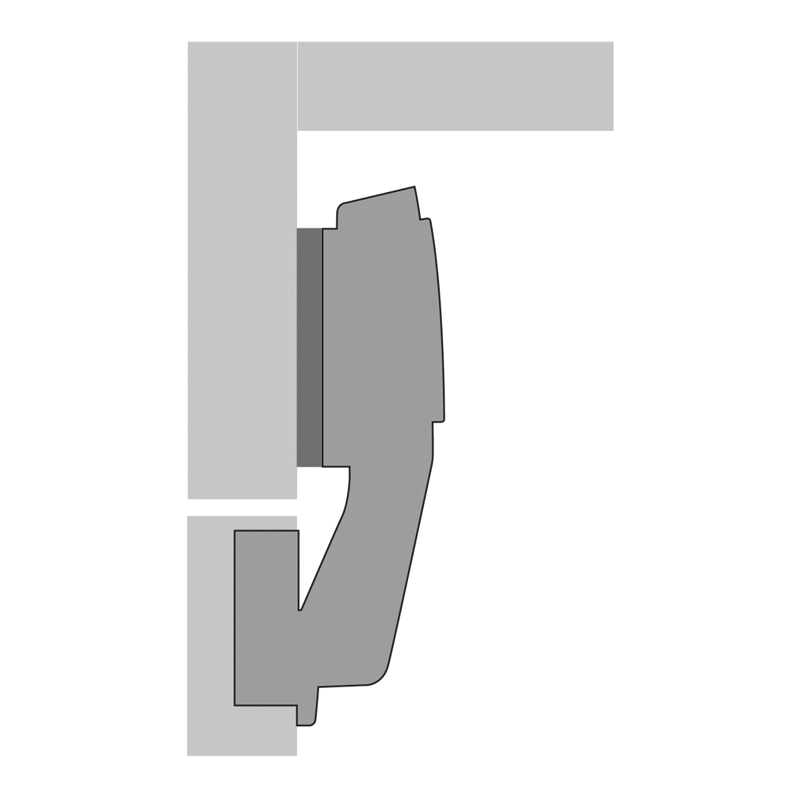

  • Montage : Intérieur
  • Coudure : 4 mm
  • Diamètre boîtier : 35 mm
  • Épaisseur porte maxi : 28 mm
  • Épaisseur porte mini : 15 mm
  • Profondeur boîtier : 13 mm
  • Vendu sans embase
  • Vendu sans cache et accessoires
  • Vendu à l'unité

Informations techniques :

  • Réglage latéral +1 à -2 mm
  • Réglage vertical suivant embase ±2 ou ±3 mm
  • Réglage frontal de -2 à +3 mm





Documents à télécharger

Caractéristiques :

Base4 mm
Diametre boîtier35 mm
Epaisseur porte maxi28 mm
Epaisseur porte mini15 mm
MatériauAcier / Zamac
MontageIntérieur
Ouverture95°
Profondeur boîtier12,8 mm
RessortAvec
Unité de ventel'unité
